[QGIS] 네트워크 분석

네트워크 분석

• 다수의 점(노드)들이 선으로 연결되어 있는 망을 분석하는 방법
• 기본적인 네트워크 분석으로 두 지점 간 최단 경로 구하기를 실습
• 본 내용에서는 위에서 구한 적합 거주지와 교육장과의 최단거리를 비교하여 거주지를 최종선정

1. 최단 경로 구하기

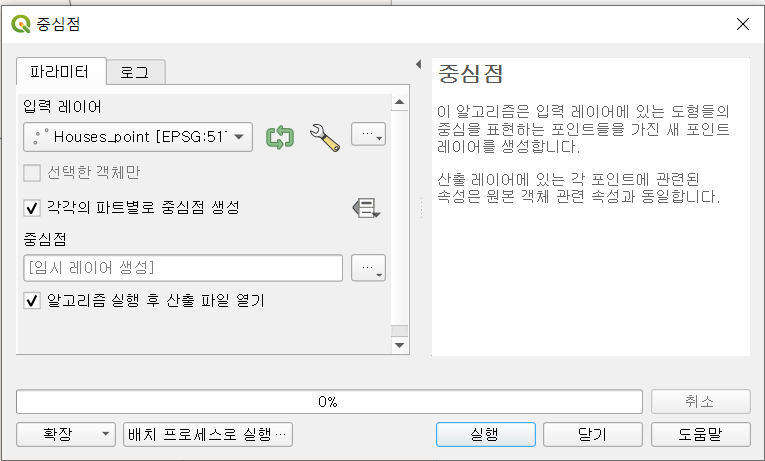

 1) 점과 점 사이간 거리를 구하기 위하여 아파트 폴리곤 형태의 중심점을 추출

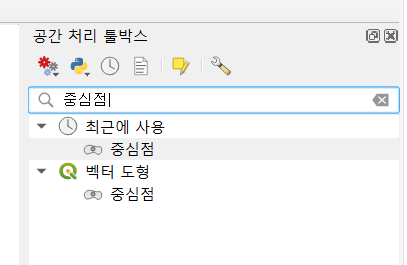

• 벡터 도형 ▶ 중심점 구하기, 각각의 파트별로 중심점 생성 (“Houses_point”로 설정)

 2) 네트워크(이동경로)에 해당하는 벡터 레이어를 구하기 위하여 수치지형도 기반 도로중심선에 해당하는 “N3L_A0020000_B.shp”파일을 오픈

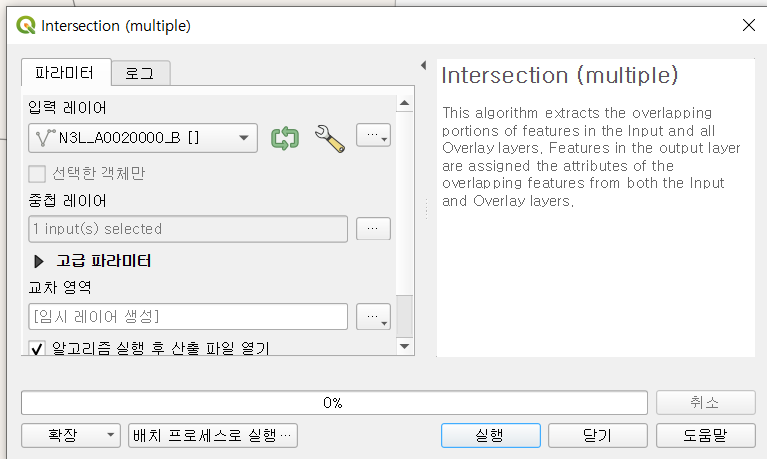

 3) 금천구 행정경계 내에 있는 도로를 구하기 위하여 “TL_SCCO_EMD”레이어와 “N3L_A0020000_B”레이어를 INTERSECT (파일이름은 ROADCENTER로 저장)

  ⇒ Intersection (multiple)로 해야 함

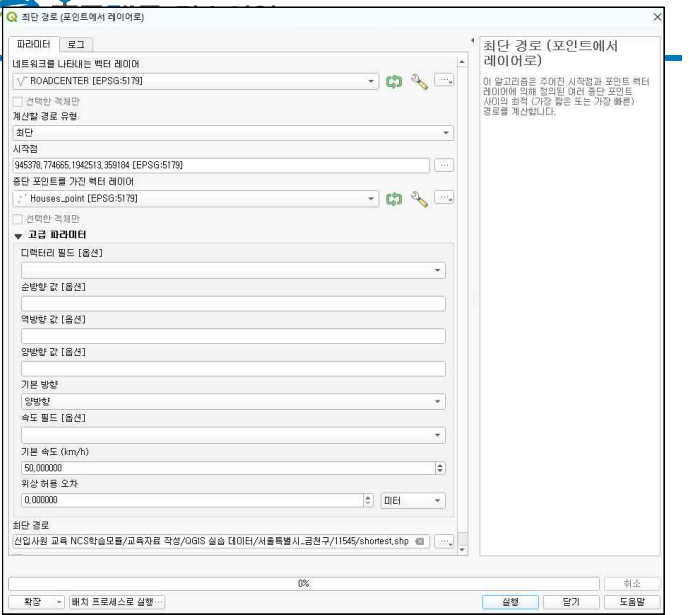

 4) 금천구 내 도로중심선인 “ROADCENTER”는 네트워크 벡터 레이어에 해당하며(경로), 최단경로 포인트에서 벡터레이어를 적용하여 최단경로를 구함

• 종단포인트를 가진 벡터 레이어는 위에서 구한 후보 거주지 중심점들에 해당하며(Houses_point), 시작점의 경우 … 버튼을 클릭하여 직접 설정(파일이름은 Shortest로 저장)

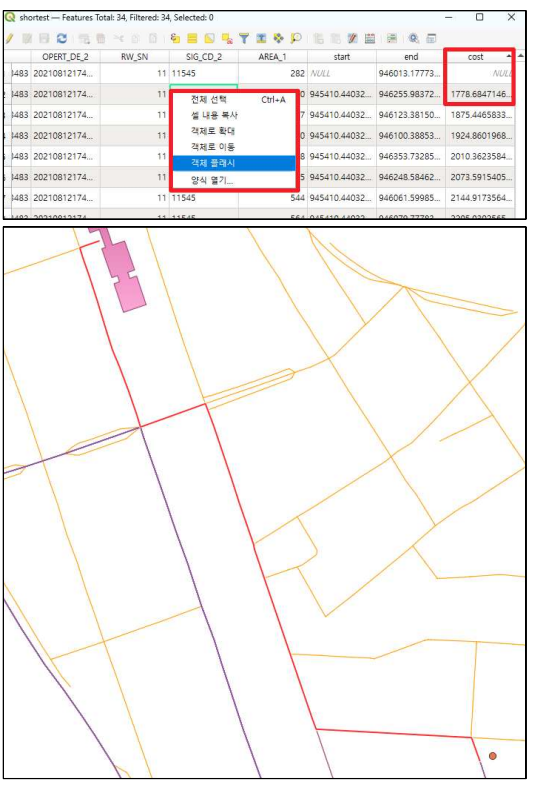

 5) 도출된 최단경로는 다음과 같으며 해당 레이어의 속성테이블을 참조하여 컬럼 cost가 최소인 부분이 최단경로이며, 해당 셀 우클릭 이후 객체 플래시로 확인 가능
