[MySQL] Workbench를 이용해 DB의 ERD 추출하기 본문
1. Workbench를 실행한다.

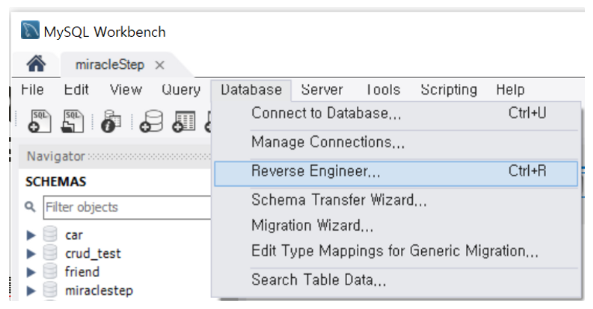

2. 상단 메뉴 탭에서 Database > Reserve Engineer를 선택한다.

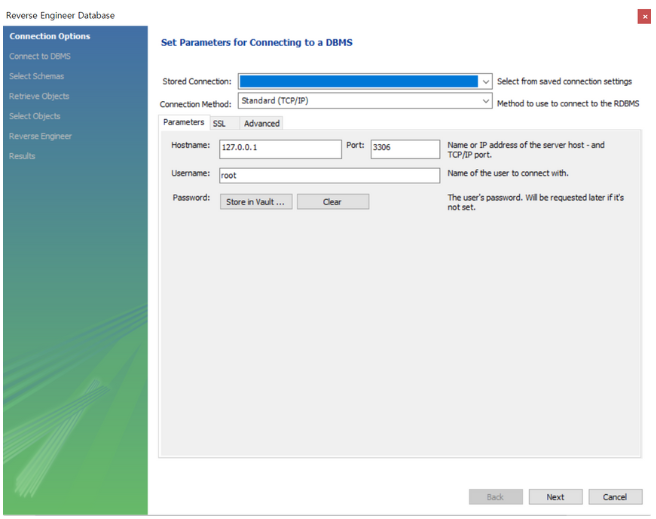

3. Hostname, port, username을 입력하고 다음으로 이동한다.

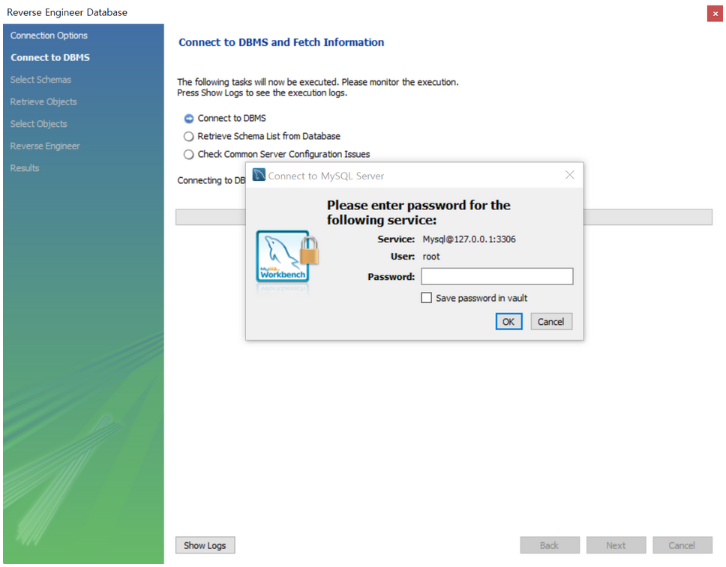

4. Password를 입력하고 OK 버튼을 누른 후 다음으로 이동한다.

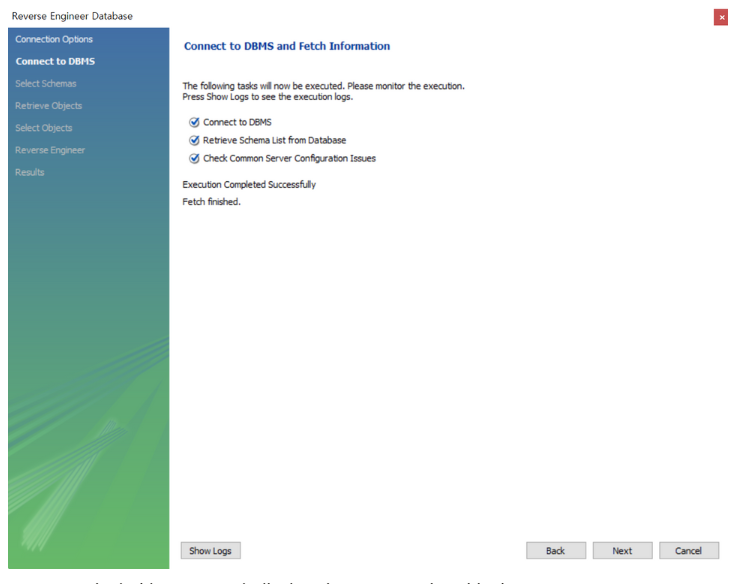

5. Next
6. ERD로 추출할 DB를 선택 후 다음으로 이동한다.

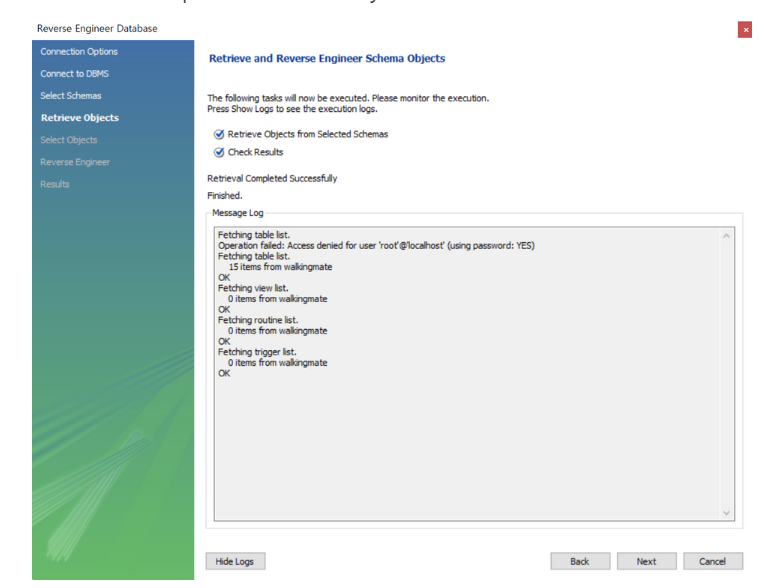

7. Retrieval Completed Successfully 메시지가 나타났으면 다음으로 이동한다.
8. Show Filter 버튼을 눌러서 제외할 테이블을 선택한다. 왼쪽이 선택, 오른쪽이 제외이다. ⇒ excute

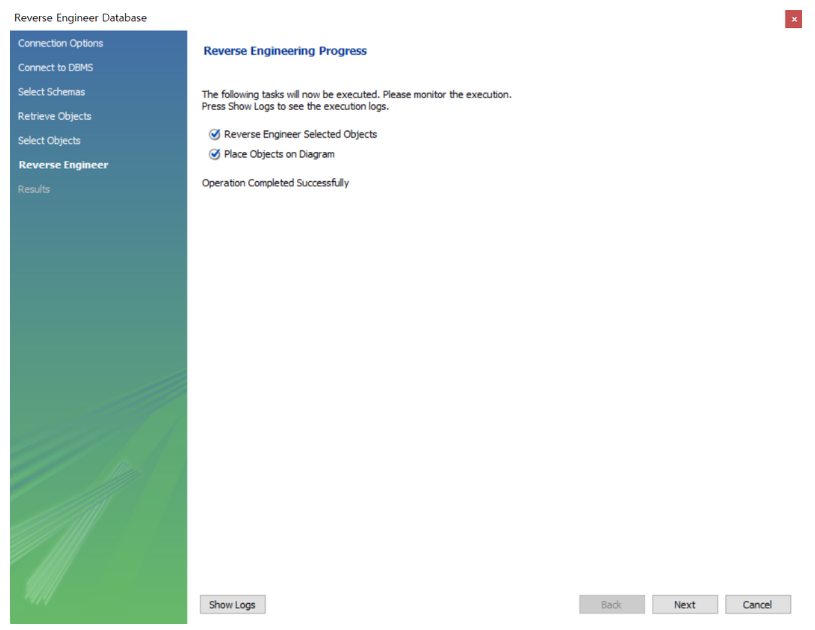

9. Next
10. Finish
=> ctrl + s 단축키를 통해 ERD를 mwb 확장자로 저장할 수 있다.
